1. Giriş: Patlayıcı Ortamlar ve Standartlaşma İhtiyacı

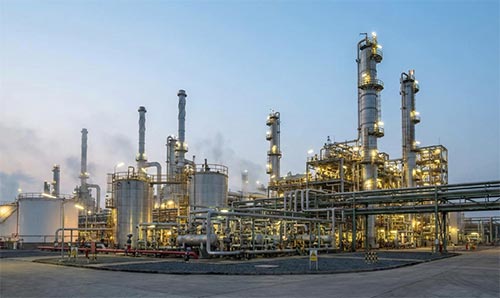

Endüstriyel tesislerin birçoğu; petrol ve gaz tesisleri, madenler, kimya fabrikaları, ilaç endüstrisi, un ve şeker fabrikaları gibi üretim alanları, süreçleri gereği yanıcı gaz, buhar veya tozların havayla karışarak patlayıcı bir atmosfer oluşturma riskiyle karşı karşıyadır. Bu tür kritik ortamlarda kullanılan elektrikli ekipmanların, ortamdaki yanıcı karışımı ateşleyerek bir felakete yol açmasını önlemek hayati önem taşır.
IEC 60079 Ex-proof standartları, Uluslararası Elektroteknik Komisyonu (IEC – International Electrotechnical Commission) tarafından geliştirilen ve patlayıcı atmosferlerde (Explosive Atmospheres) kullanılan elektrikli cihazların ve koruma sistemlerinin genel gerekliliklerini, test yöntemlerini ve sınıflandırmalarını belirleyen “çatı” standart serisidir.
Bu standart, sadece ekipmanın nasıl üretileceğini değil; sahanın nasıl sınıflandırılacağını (Zone hesabı), ekipmanın nasıl seçileceğini, montajını ve bakımını da kapsayan bir “yaşam döngüsü” kılavuzudur.
2. IEC 60079 Serisinin Temel Mimarisi
IEC 60079 Ex-proof standartları serisi tek bir doküman değil, her biri farklı bir teknik konuya odaklanan 40’a yakın alt bölümden (Part) oluşur. Bir teknik incelemede ele alınması gereken en kritik bölümler şunlardır:
2.1. Genel Gereklilikler (IEC 60079-0)
Serinin temelidir. Tüm koruma tipleri (Ex d, Ex e, Ex i vb.) için ortak olan kuralları belirler. Cihazların çalışma sıcaklık aralıkları, metalik olmayan malzemelerin (plastik, conta vb.) statik elektrik ve termal dayanım testleri, topraklama gereksinimleri ve cihaz üzerindeki işaretleme (etiketleme) kuralları burada tanımlanır.
2.2. Alan Sınıflandırması (IEC 60079-10)
Güvenli bir tesis tasarımı, tehlikenin nerede ve ne sıklıkla olduğunu bilmekle başlar.
• IEC 60079-10-1 (Gazlar): Yanıcı gaz ve buharların bulunduğu ortamları tehlike sıklığına göre Zone 0, Zone 1 ve Zone 2 olarak sınıflandırır.
• IEC 60079-10-2 (Tozlar): Yanıcı tozların bulunduğu ortamları Zone 20, Zone 21 ve Zone 22 olarak sınıflandırır.
Not: Bu standart, havalandırma koşullarının tehlikeli bölge üzerindeki etkisini matematiksel hesaplamalarla ortaya koymaktadır.
3. Koruma Tipleri ve Teknik Detaylar
Elektrikli ekipmanların patlamaya neden olmaması için farklı fiziksel prensipler kullanılır. IEC 60079 serisi bu prensipleri şu şekilde standartlaştırır:

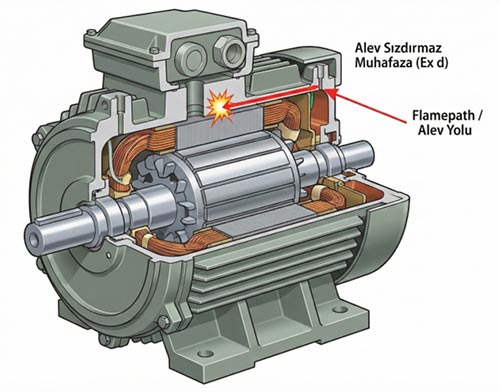

3.1. Alev Sızdırmaz Muhafaza (Ex d) – IEC 60079-1
Prensip: “Sınırlama (Containment)”. Patlayıcı gaz cihazın içine girebilir ve içerideki bir ark sonucu patlayabilir. Ancak cihazın gövdesi o kadar sağlamdır ki, bu patlama basıncına dayanır ve alevin dışarıdaki atmosferi ateşlemesine izin vermez (Flamepath / Alev yolu prensibi).
Kullanım: Motorlar, şalterler, aydınlatma armatürleri.
3.2. Artırılmış Emniyet (Ex e) – IEC 60079-7
Prensip: “Önleme (Prevention)”. Normal çalışmasında ark veya kıvılcım çıkarmayan cihazlarda (örn. klemens kutuları) ek güvenlik önlemleri alınarak (gevşemez bağlantılar, yüksek kaliteli yalıtım malzemeleri) riskin minimize edilmesidir.
Kullanım: Bağlantı kutuları (Junction Box), sincap kafesli motorlar.
3.3. Kendinden Emniyet (Ex i) – IEC 60079-11
Prensip: “Enerji Sınırlaması (Limitation)”. Devredeki voltaj ve akım seviyesi o kadar düşürülür ki (Zener bariyerler veya galvanik izolatörler ile), oluşan bir kısa devre veya kıvılcım, ortamdaki gazı ateşleyecek enerjiye (Minimum Ignition Energy – MIE) sahip olamaz.
Kullanım: Sensörler, transmitterler, düşük güçlü enstrümantasyon cihazları.
3.4. Basınçlı Kaplar (Ex p) – IEC 60079-2
Prensip: “Ayırma (Separation)”. Cihazın içine temiz hava veya asal gaz basılarak iç basınç, dış ortam basıncından yüksek tutulur. Böylece yanıcı gazın cihaz içine girmesi fiziksel olarak engellenir.
Kullanım: Büyük elektrik panoları, büyük elektrik motorları.
4. Ekipman Koruma Seviyeleri (EPL – Equipment Protection Level)
IEC 60079 serisi, Zone sınıflandırması ile cihaz güvenilirliğini eşleştiren EPL kavramını getirmiştir. Risk analizi tabanlı bu yaklaşıma göre:
Ortam | Çok Yüksek Koruma (Zone 0/20) | Yüksek Koruma (Zone 1/21) | Normal Koruma (Zone 2/22) |
Gaz (G) | Ga (İki hata olsa bile güvenli) | Gb (Normal çalışma + 1 hata durumunda güvenli) | Gc (Sadece normal çalışmada güvenli) |
Toz (D) | Da | Db | Dc |
5. Montaj, Denetim ve Bakım (IEC 60079-14 & 17)
Mühendislik dünyasında en sık yapılan hata, doğru ekipmanın yanlış monte edilmesidir. Standart bu süreci iki ana bölümde ele alır:
• IEC 60079-14 (Tesis ve Montaj): Kablo rakorlarının seçimi (zırhlı/zırhsız), kabloların bariyerlenmesi ve topraklama sistemlerinin nasıl kurulacağını anlatır.

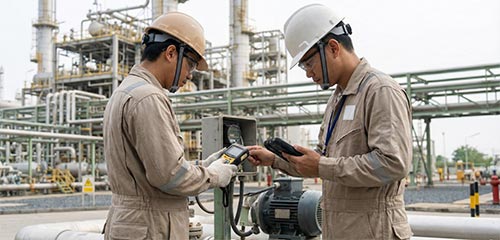

• IEC 60079-17 (Muayene ve Bakım): Tesis kurulduktan sonra belirli periyotlarla (Görsel, Yakın ve Detaylı muayene seviyeleri ile) denetlenmesini şart koşar. Ex-proof özelliği zamanla korozyon, darbe veya yetkisiz müdahale ile kaybolabilir.
6. Sonuç
IEC 60079 standart serisi, endüstriyel güvenliğin omurgasıdır. Bu standartlara uyum, yasal bir zorunluluk olmanın ötesinde, can ve mal güvenliğinin teminatıdır. Küreselleşen dünyada üreticilerin IECEx şemasına uygun üretim yapması, tesislerin ise IEC 60079-14 ve 17 yönergelerine göre işletilmesi, sürdürülebilir ve güvenli bir endüstri için vazgeçilmezdir.
Kaynakça
1. IEC 60079-0:2017 Expl. Atmospheres – Part 0: Equipment – General requirements. International Electrotechnical Commission.
2. IEC 60079-10-1:2020 Expl. Atmospheres – Part 10-1: Classification of areas – Explosive gas atmospheres.
3. IEC 60079-14:2013 Expl. Atmospheres – Part 14: Electrical installations design, selection and erection.
4. Directive 2014/34/EU (ATEX 114) – Avrupa Birliği Ekipman Direktifi.
5. T.C. Sanayi ve Teknoloji Bakanlığı, “Muhtemel Patlayıcı Ortamda Kullanılan Teçhizat ve Koruyucu Sistemler İle İlgili Yönetmelik”.
